Zum Einsatz kamen zwei baugleiche Funkgeräte der Firma ICOM:

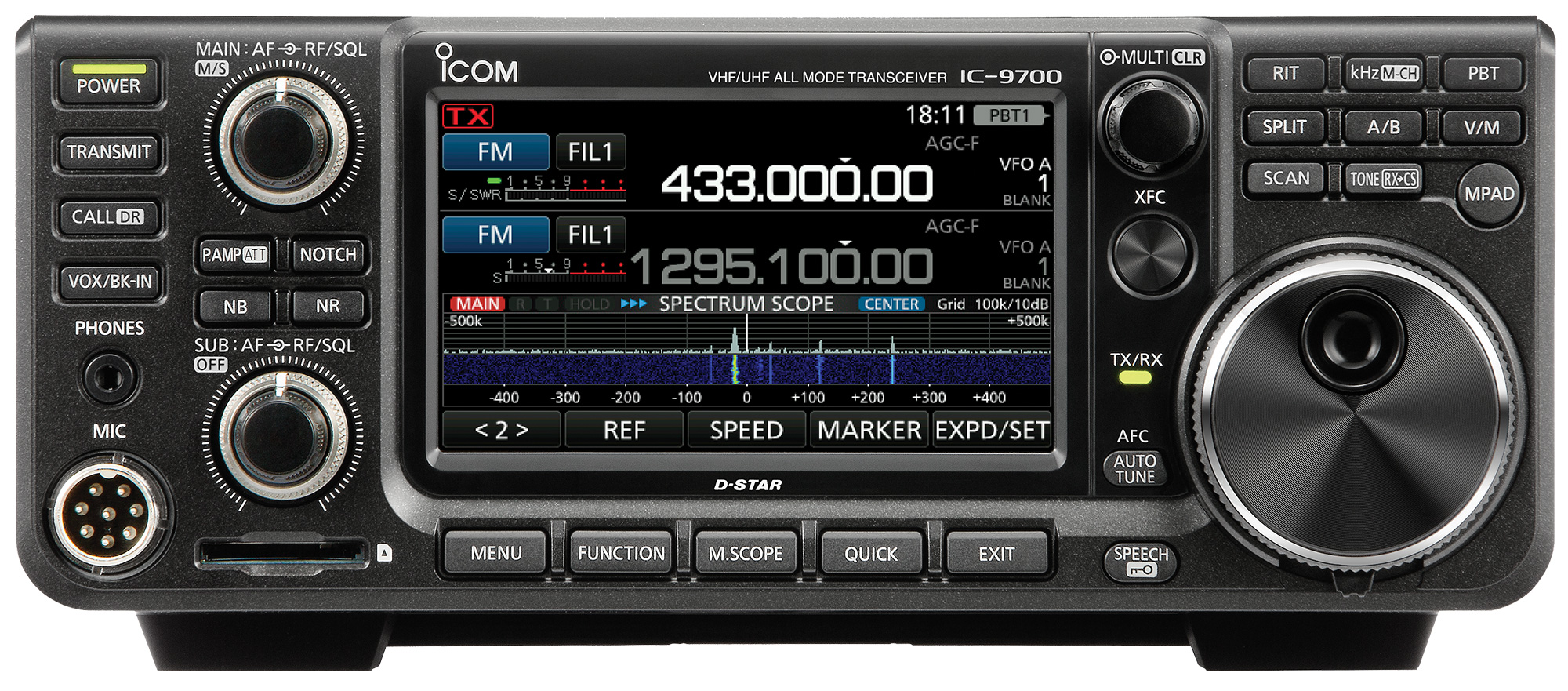

ICOM IC-9700:
ICOM IC-9700
Wir haben uns uns für den Einsatz zweier Funkgeräte entschlossen: Das erste (Tx1) diente als primärer Empfänger und Sender, das zweite (Tx2) diente als sekundärer Empfänger.

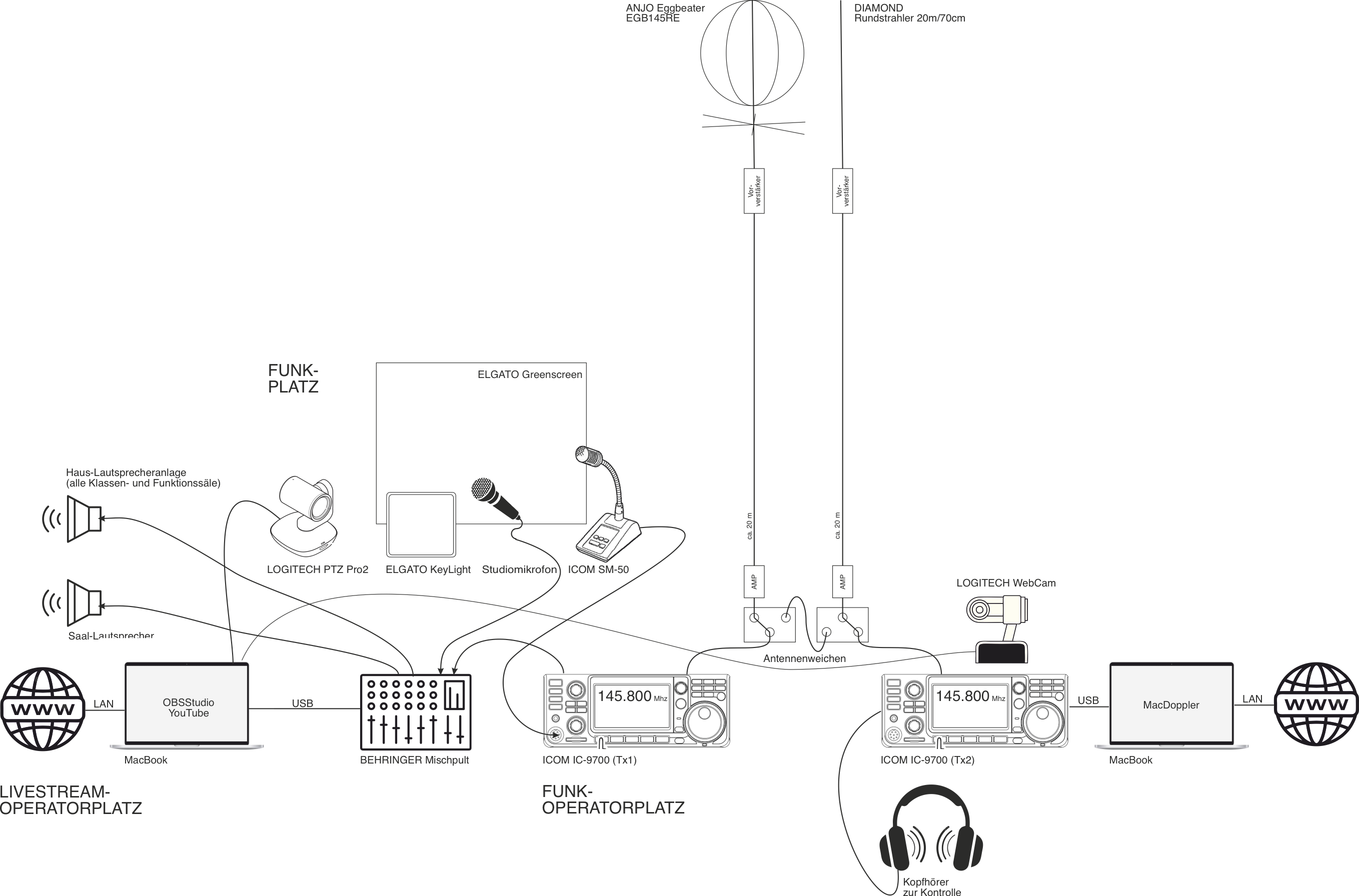

Nachstehend der Schaltplan, der den Aufbau der Funktechnik inklusive LiveStreaming bei YouTube und Live-Übertragung des Audiosigbals in alle Klassensäle des JKG zeigt:
Beim Funkkontakt kamen zwei Antennen zum Einsatz:
Ein Rundstahler-Antenne (2m/70cm, Diamond) und ein Eggbeater-Antenne von der Firma ANjo-Antennen (EGB145RE).
Wir haben uns für eine primäre Verwendung der Eggbeater-Antenne entschieden, haben als Redundanz jedoch mit einem zweiten Funkgerät auch die fest verbaute 2m/70cm-Rundstrahler angesteuert.
Aufgrund der Strahlungsdiagramme gingen wir aber davon aus, dass der Eggbeater die besseren Ergebnisse liefern würde.

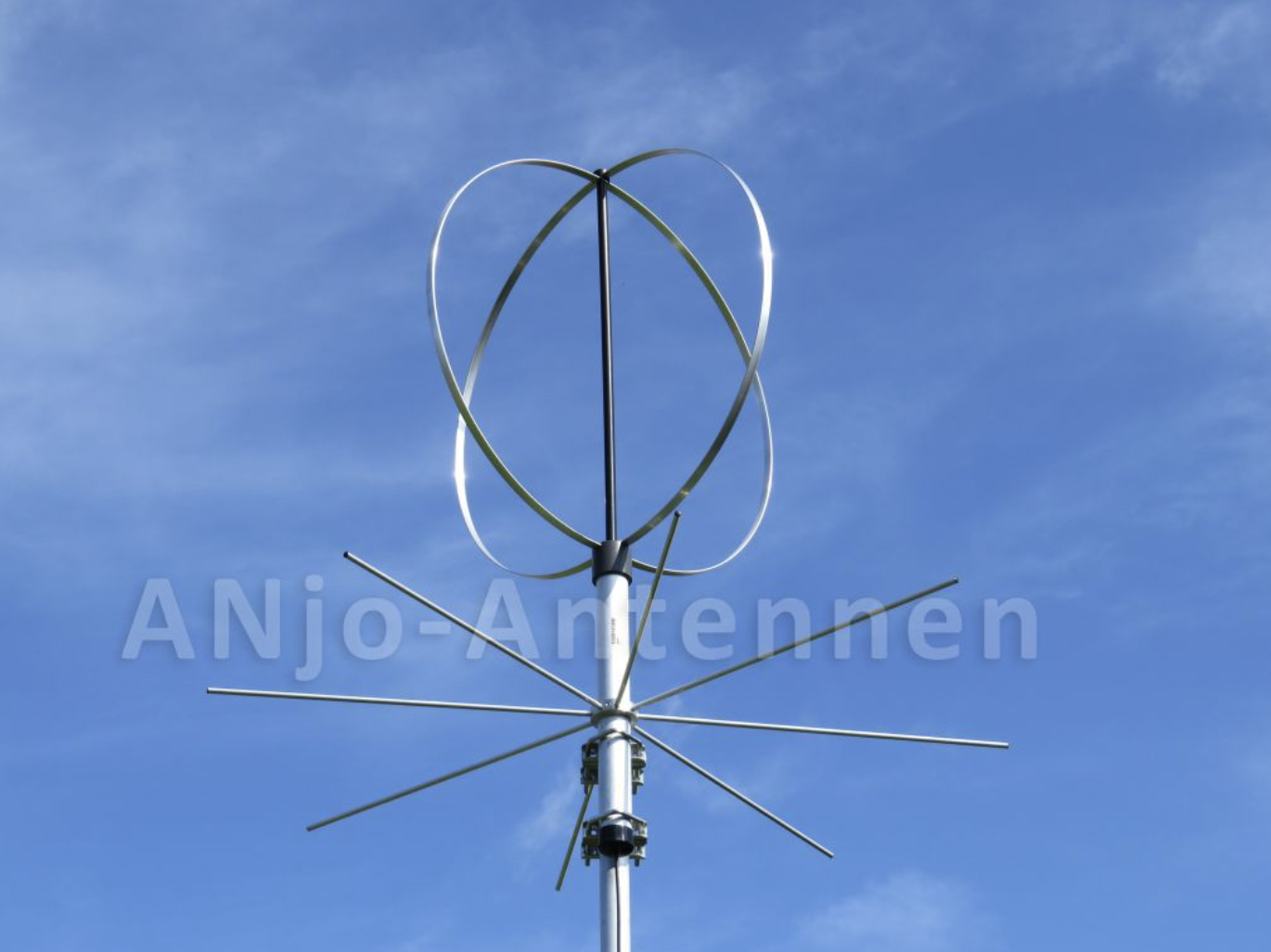

Eggbeater EGB145RE (Bild von ANjo-Antennen)
Der Doppler-Effekt , benannt nach Christian Doppler (s. Bild links) ist die zeitliche Stauchung bzw. Dehnung eines Signals bei Veränderungen des Abstands zwischen Sender und Empfänger während der Dauer des Signals.
Ursache ist die Veränderung der Laufzeit. Dieser rein kinematische Effekt (= auf Bewegung bassierende Effekt) tritt bei allen Signalen auf, die sich mit einer bestimmten Geschwindigkeit, meist Lichtgeschwindigkeit [1] oder Schallgeschwindigkeit [2], ausbreiten. Breitet sich das Signal in einem Medium aus, so ist dessen Bewegungszustand zu berücksichtigen.
Bei periodischen Signalen erhöht bzw. vermindert sich die beobachtete Frequenz. Das betrifft sowohl Tonhöhen als auch Modulationsfrequenzen, z. B. den Wechsel der Töne eines Martinhorns („tatü…taataa“).
Animarion des Doppler-Effektes
Der Funkkontakt wurde auf Youtube im Livestream übertragen.
Hierfür wurden in einem Behringer-Mischpult die Audiosignale abgemischt und an ein MacBook per USB übertragen.
Auf dem MacBook kam für das Livestreaming die kostenfreie Software OBS-Studio zum Einsatz, in der einzelne Szenen vorbereitet werden können.

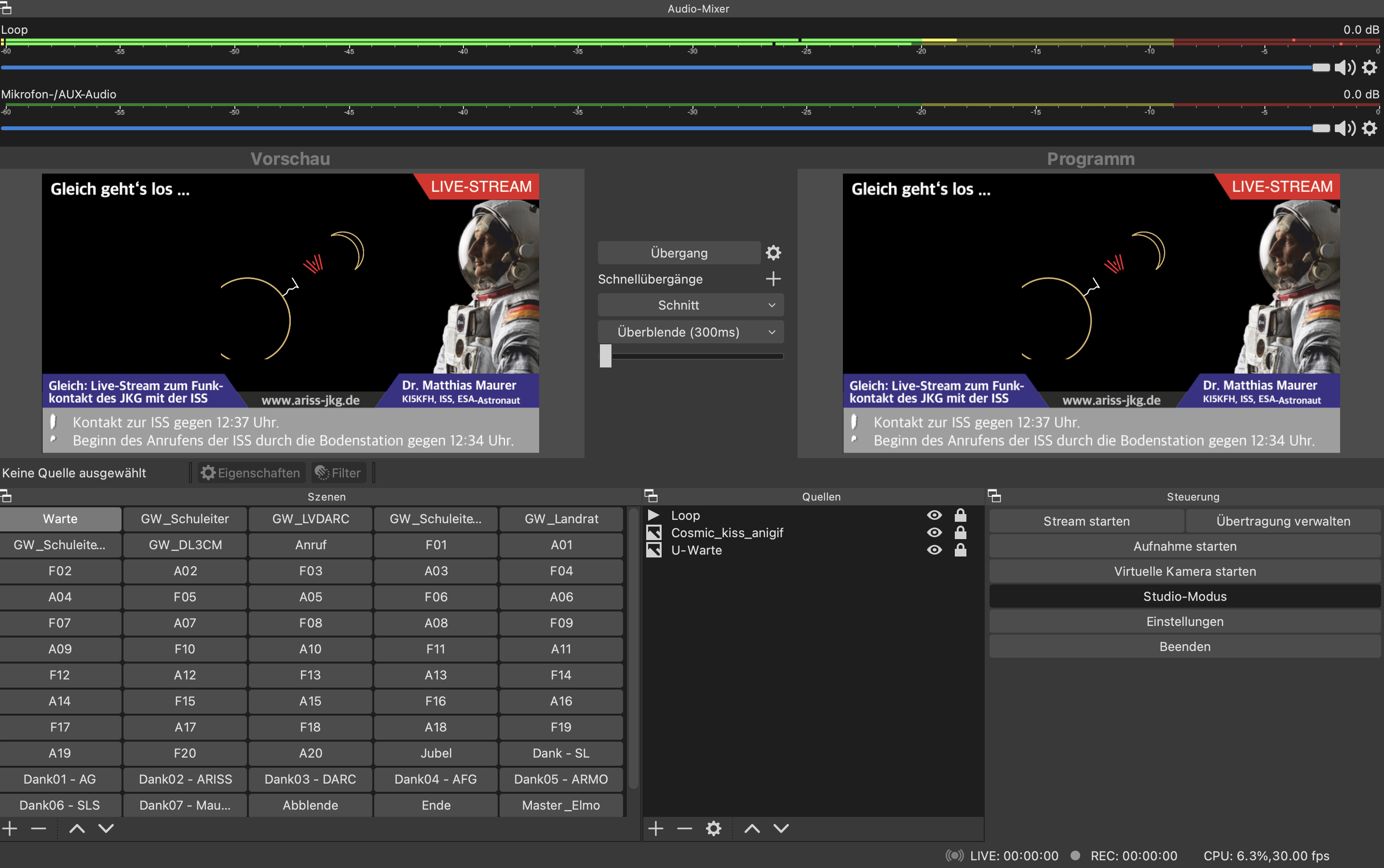

OBS-Studio-Software mit vorbereiteten Szenen (links unten), Szenenvorschau (links oben) und Ausgabebild (rechts oben).
